Снаружи постамат выглядит как обычный металлический шкаф с экраном. Вся разница внутри: в каждой дверце стоит замок, которым командует компьютер, а компьютер знает, кому и что можно открывать. Ниже узлы по порядку, от железа к программе. Описание сделано на примере наших шкафов линейки АШ-380, но так же устроено большинство машин для помещений.
Корпус
Корпус сделан из листовой стали 0,8 мм и покрыт порошковой краской. Серийный цвет RAL 7035, светло-серый с фактурой «шагрень», второй вариант RAL 7024, графит. Габарит одного шкафа 1825 × 380 × 450 мм. Это тот же корпус, что у серийных шкафов для раздевалок, которые наш завод делает с 2018 года, только с другой нарезкой дверец.
Шкаф стоит на регулируемых опорах и весит до 100 кг. Пол нужен ровный, а перед линией нужен проход от 1200 мм: дверца открывается на 290 мм, и человек должен встать перед ней, не упираясь в стену.
Замок
В каждой ячейке свой электромеханический замок на 12 В. Мы ставим нормально закрытые: без напряжения замок держит дверцу. На практике это значит, что при отключении света шкаф не распахнётся. Чтобы открыть ячейку, плата на короткое время подаёт на замок ток, и он отпускает дверцу.
Замок это расходный узел. За годы работы его могут сломать, залить или перекосить вместе с дверцей, поэтому важно, кто и как быстро его поменяет. Замена замков входит в наше обслуживание.
Плата замков
Плата управляет замками: у каждой ячейки свой канал. Компьютер говорит плате «открой канал 7», плата открывает седьмой замок. В нашей линии плата стоит в головном шкафу, а приставные шкафы подключаются к ней шлейфом. Поэтому шкафу хранения не нужен свой компьютер и экран, и ячейка в нём стоит в разы дешевле, чем в головном.
Компьютер и программа
Компьютер стоит в головном шкафу за глухой панелью. На нём Debian 13 с поддержкой до 2030 года и программа шкафа. Программа делает три вещи: опознаёт человека, открывает ячейку и ведёт журнал.
Важная деталь: справочник людей и прав хранится прямо на шкафу. Поэтому машина опознаёт человека сама, а не спрашивает сервер, и выдача не останавливается при обрыве связи. События копятся и уходят на сервер, когда связь вернётся. Коды при этом лежат на шкафу только отпечатками: шкаф умеет проверить предъявленный код, но назвать его не может, и украденная машина ключей от ячеек не отдаёт.
Экран, считыватель и сканер
На лицевой панели головного шкафа стоят:

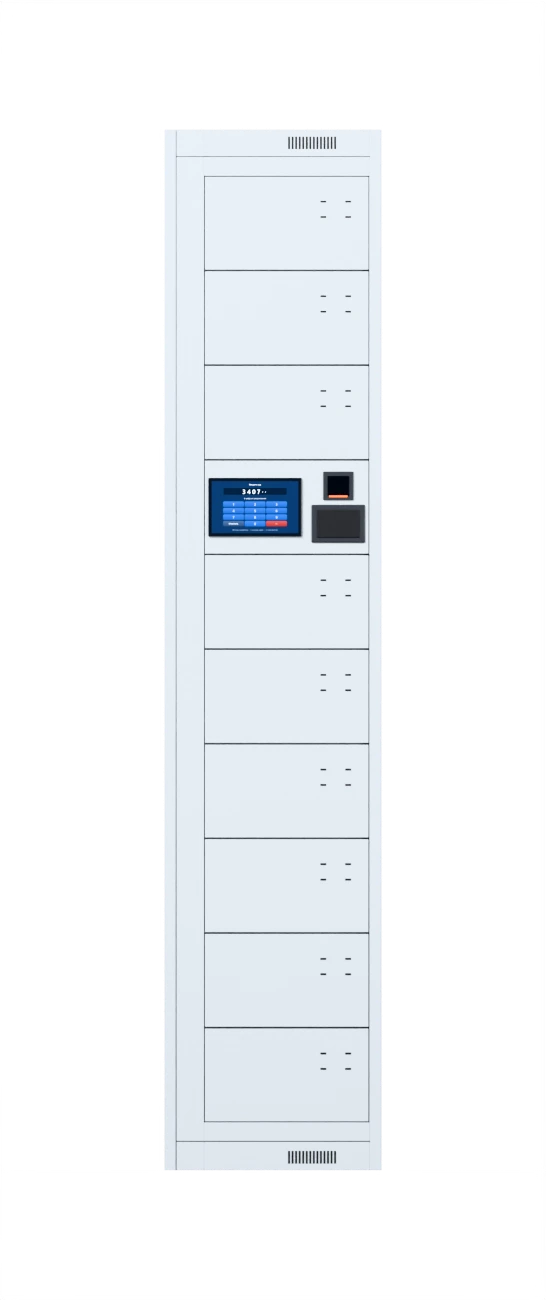

- экран 10,1″ в шкафу с крупными ячейками и 7″ в шкафу с мелкими, где отсек ниже;
- считыватель карт двухчастотный: читает и 125 кГц EM-Marine, и 13,56 МГц Mifare, так что подходят пропуска почти любой СКУД;
- сканер 1D и 2D: QR-код и линейный штрихкод с бумаги или с экрана телефона;
- динамик: голос называет открытую ячейку и напоминает, если дверцу забыли закрыть.
Под заказ ставится биометрический считыватель и камера, которая снимает кадр в момент открытия.
Связь и сервер
Шкаф подключается по Ethernet, Wi-Fi или 4G и сам открывает исходящее соединение. Для ИТ-службы это значит, что не нужны ни белый адрес, ни проброс портов, ни правило в межсетевом экране. На сервере живёт административная панель: в ней заводят людей и права, блокируют ячейки, смотрят журнал. Одна панель обслуживает сколько угодно шкафов на разных площадках. Подробно о программной части написано на странице ПО и оборудование.
Питание
Линии нужна одна розетка 220 В. Потребление до 150 Вт на машину: столько берёт компьютер с экраном, а замки потребляют ток только в момент открытия.
Можно ли собрать постамат своими руками
Можно, и детали продаются открыто: замки, платы на 12, 16 и 24 канала, мини-компьютеры, считыватели. Собрать шкаф, который открывает дверцу по карте, реально за выходные. Мы сами начинали с такого стенда на четыре ячейки.
Трудности начинаются потом, и они не в железе:
- Работа без сети. Справочник надо держать на шкафу и синхронизировать с сервером так, чтобы уволенный сотрудник не открыл ячейку, пока шкаф был без связи.
- Безопасность. Коды нельзя хранить на шкафу открытым текстом, а связь должна быть шифрованной с проверкой сертификатов с обеих сторон.
- Панель. Людей, права, ячейки и журнал кто-то должен заводить, и не в файле на флешке.
- Сопровождение. Замок сломается в субботу утром, а смена начинается в семь.

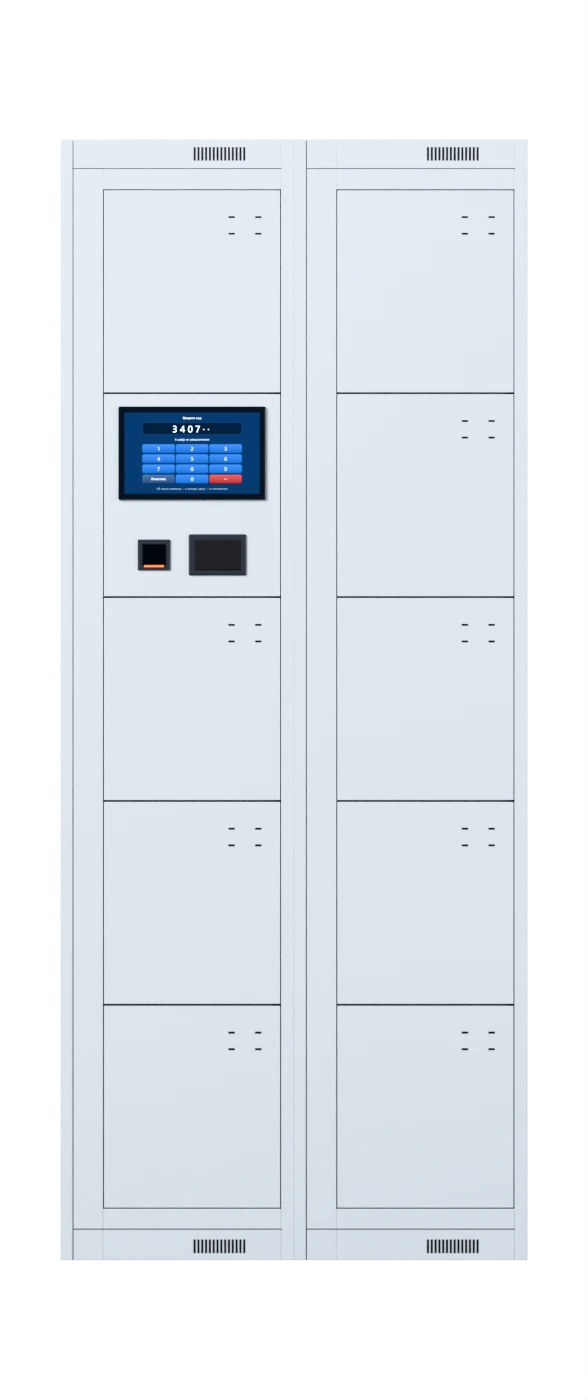

Если шкаф нужен для дела, а не ради опыта, дешевле купить готовую машину с открытым прайсом. Наш минимальный комплект, пилот из двух шкафов, стоит 148 000 ₽ с НДС и включает всё перечисленное: программа входит в цену, годовой лицензии нет. Головной шкаф отдельно, АШ-380-4У, стоит 118 500 ₽.
Что из этого получится у вас на объекте и какая нарезка ячеек нужна, разбираем в статье о размерах ячеек постамата.
